راهنمای استفاده از دستگاه نقشه‌خوان صوتی

محتویات جعبه

• دستگاه نقشه خوان جولا مدل MP3
• آداپتور AC 12V 1A
• کارت حافظه MicroSD 1GB
• سیم فنری تلفن
• دفترچه راهنما
• کارت ضمانت لمینت شده

* لطفا محتویات جعبه را با اقلام بالا مطابقت دهید. درصورت وجود مغایرت، مراتب را از طریق پشتیبانی سایت دارکوب با واحد بازرسی درمیان بگذارید.

معرفی قسمت‌های مختلف دستگاه

1. صفحه نمایش LCD
2. صفحه کلید شامل 14 عدد کلید میکرو سوییچ
3. نمایانگر روشن بودن دستگاه (Power LED)
4. خروجی صوتی مخصوص هدفون
5. شکاف کارت حافظه (Memory) میکرو اس ای (MicroSD)
6. سوکت تلفنی برای سیم مارپیچ
7. سوکت آداپتور
8. سیم فنری رابط پالس
9. آداپتور AC 12V 1A

معرفی امکانات دستگاه (اطلاعات بیشتر هر قسمت را در فصل بعد مطالعه نمایید)

• امکان اجرای غیر همزمان چندین نقشه

  شما می‌توانید به تعداد نامحدود نقشه روی کارت حافظه کپی کنید. هر زمان که دستگاه را روشن می‌کنید، می‌توانید انتخاب کنید که کدام نقشه را می‌خواهید اجرا کنید. بدیهی است که دستگاه محل بافت هر نقشه را بطور جداگانه ذخیره می‌کند و نقشه‌ها هیچ تداخلی با یکدیگر ندارند. ضمنا به محض روشن کردن دستگاه، آخرین نقشه‌ای که درحال بافت بوده‌اید به صورت پیشفرض درحالت انتخاب می‌باشد.

• جستجوی آسان

  جهت جستجو در داخل نقشه، دکمه‌های جداگانه‌ای برای رج، رنگ و گره تعبیه شده است که به راحتی امکان تغیر آن‌ها را فراهم می‌آورد.

• جستجوی پیشرفته

  امکان تغیر محل بافت به هر نقطه دلخواه در نقشه با وارد کردن عدد مربوط به رج و گره وجود دارد.

• امکان اجرای اتوماتیک بافت

  دستگاه امکان خواندن پیاپی نقشه را دارا می‌باشد که به بافت اتوماتیک معروف است. سرعت اجرای بافت درحال اتوماتیک قابل تنظیم است.

• امکان تنظیم سرعت پخش صوت در سه سطح

• کیفیت ساخت بالا و ضمانت سه ساله با رعایت شرایط

راهنمای کار با دستگاه

• دانلود نقشه

  اولین مرحله کار بدست آوردن نقشه است. شما می‌توانید نقشه را از طریق سایت دانلود کنید ضمن اینکه به همراه هر محصول یک عدد CD هم برای شما ارسال می‌شود که نقشه فرش خریداری شده داخل آن موجود است.
  نقشه در اصل یک عدد فایل با فرمت .dkb است که اطلاعات بافت نقشه فرش داخل آن قراردارد. این اطلاعات بصورت رمز نگاری شده می‌باشند بنابراین فقط نرم‌افزارها و دستگاه نقشه خوان تولیدی شرکت دارکوب امکان اجرای آن را دارند. بنابراین انتظار نداشته باشید که وقتی روی آن دوبار کلیک می‌کنید اتفاقی بیافتد!

  برای دانلود نقشه مراحل زیر را انجام دهید (داخل کامپیوتر یا لپتاپ)

  1. خرید یکی از محصولات نخ و نقشه شرکت فرش دارکوب امروز از طریق نمایندگی‌های شرکت که لیست آن‌ها در صفحه اول سایت موجود است.
  2. عضویت در سایت از طریق ارسال پیامک یا مراجعه به صفحه ثبت نام
     * اگر از قبل عضو سایت هستید، نیازی به عضویت مجدد نمی‌باشد
  3. استعلام کد پیگیری از طریق مراجعه به صفحه استعلام و مدیریت کدهای پیگیری
     * کد پیگیری در فاکتوری که به همراه محصول از طرف شرکت دریافت می‌کنید، موجود است.
     * درصورتیکه کد پیگیری بدست شما نرسید، می‌توانید آن را از نماینده دریافت کنید.
     * استعلام کد پیگیری از طریق ارسال آن به شماره 30002391 با پیامک نیز امکان پذیر است.
     * اگر کد پیگیری را با پیامک ارسال می‌کنید، حتما دقت داشته باشید که از شماره ثبت شده در پرونده کاربری خود استفاده نمایید.
  4. و در نهایت برای دانلود نقشه، در صفحه استعلام و مدیریت کدهای پیگیری برروی نام محصول خود در لیست نقشه‌های شما کلیک کنید و از پنلی که باز می‌شود گزینه "درخواست نقشه صوتی عمومی (جاوا، آندروید و ویندوز و دستگاه نقشه خوان جولا)" را کلیک کنید.
     * اگر فرش شما عرضی می‌باشد ولی شما آن را بصورت قدی می‌بافید (چرخیده)، گزینه دانلود نقشه بصورت چرخیده را تیک بزنید.
  5. در آخرین مرحله لازم است نقشه‌ای را که دانلود کرده‌اید، از حالت زیپ خارج نمایید. برای این کار روی فایل دانلود شده کلیک سمت راست کنید و گزینه Extract All... را انتخاب کنید و مراحل آن را انجام دهید.
     * درصورتیکه نرم‌افزاری مانند WinRAR یا WinZip روی سیستم شما نصب است از آن‌ها استفاده نمایید.

• انتقال نقشه به کارت حافظه

  پس از اینکه نقشه را دانلود و از حالت زیپ خارج نمودید، باید آن را داخل کارت حافظه همراه دستگاه کپی کنید.

  لطفا نکات زیر را رعایت فرمایید

  1. نکته بسیار مهم: حتما قبل از بیرون آوردن و یا جایگذاری کارت حافظه، دستگاه را خاموش کنید.
  2. جهت بیرون آوردن کارت حافظه از داخل دستگاه، با یک وسیله فلزی نازک مثل دسته قاشق و یا ناخن، کمی آن را به داخل فشار دهید، حالت فنری آن باعث می‌شود کارت حافظه به بیرون بجهد!
  3. درصورتیکه به هر دلیل کارت حافظه دچار مشکل شد و یا گم شد، می‌توانید از سایر کارت‌های حافظه که در تمام فروشگاههای گوشی تلفن همراه به فروش می‌سد، استفاده کنید.
  4. ظرفیت کارت حافظه حداکثر می‌تواند 2 گیگابایت باشد. (دو گیگ)

  با در نظر گرفتن موارد فوق، حال باید کارت حافظه را به کامپیوتری که فایل نقشه را روی آن دانلود کرده‌اید وصل کنید.

  درصورتیکه از لپتاپ استفاده می‌کنید، برای اتصال کارت حافظه به لپتاپ نیازمند یک عدد خشاب کارت میکرواس دی می‌باشید.



  تصویر خشاب کارت حافظه جهت اتصال کارت حافظه میکرو اس دی به لپتاپ

  درصورتیکه از کامپیوتر استفاده می‌کنید، نیاز به یک عدد کارت خوان یا به اصطلاح اهل بازار، رم ریدر دارید.

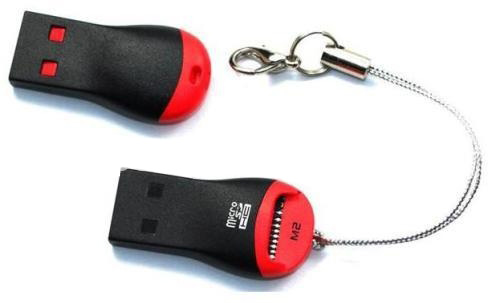

  تصویر چند نمونه رم ریدر

  پس از اینکه کارت حافظه را به کامپیوتر یا لپتاپ متصل کردید، مطابق تصاویر زیر، فایل نقشه را داخل آن کپی کنید.

  نکته مهم: فایل نقشه نباید داخل هیچ پوشه‌ای باشد.

  نحوه انتقال نقشه از کامپیوتر به کارت حافظه

  پس از انتقال فایل نقشه به داخل کارت حافظه، آن را از کامپیوتر یا لپتاپ جدا کرده و مجددا با احتیاط داخل دستگاه نقشه خوان قرار دهید!

• اتصال کابل‌ها به دستگاه

  پس از اینکه با موفقیت مرحله قبل را انجام دادید و نقشه را داخل کارت حافظه کپی نمودید، حال موقع اتصال کابل‌ها به دستگاه است. جمعا دو کابل لازم است که به دستگاه متصل شود.

  1. کابل رابط دکمه پالس که یک سیم فنری تلفن است.
  2. آداپتور برق.

  دوعدد سیم را مطابق تصویر زیر به دستگاه متصل نمایید.



  نحوه اتصال دو عدد سیم به دستگاه

  دقت کنید که هنگام جا زدن دکمه پالس، باید یک صدای تیک به نشانه‌ی جا افتادن صحیح فیش شنیده شود!

• روشن کردن دستگاه

  برای روشن کردن دستگاه کافیست که آداپتور آن را به برق شهر متصل کنید. دقت کنید که آداپتور این دستگاه 220 ولتی است و فقط برای استفاده داخل ایران مناسب می‌باشد!

• انتخاب نقشه

  همانطور که در ابتدا گفته شد، این دستگاه دارای این قابلیت است که می‌تواند چندین نقشه را داخل کارت حافظه آن نگهداری کرد و هر موقع که دستگاه را روشن می‌کنید، نقشه مورد نظر خود را جهت بافت انتخاب کنید. ضمنا دستگاه همیشه آخرین نقشه‌ای را که بافتهاید به عنوان نقشه پیش فرض به شما نشان می‌دهد. ‌اگر تنها یک نقشه داخل کارت حافظه باشد، قاعدتا همان یک نقشه را می‌توانید انتخاب کنید.

  برای تغیر نقشه، از دکمه دایره استفاده کنید. دقت کنید که دستگاه به ازاء هر نقشه تنها یک عدد نشان می‌دهد.



  در ابتدای روشن کردن دستگاه، با هربار زدن دکمه دایره، نقشه دیگری انتخاب می‌شود

  مهم: برای دریافت مشخصات نقشه می‌توانید این عدد را به صورت زیر به شماره 30002391 ارسال کنید تا اطلاعات محصول برای شما از طریق پیامک ارسال گردد.
  ستاره 3 ستاره کد محصول
  مثال: 78*3*

  درنهایت پس از انتخاب نقشه، با زدن دکمه پالس، نقشه مورد نظر اجرا شده و عملیات بافت آغاز میگردد!

• اجرای بافت

  منظور از اجرای بافت، خواندن نقشه بصورت صوتی می‌باشد. پس از اینکه در مرحله قبل نقشه مورد نظر خود را انتخاب کردید، با هر بار زدن دکمه پالس ، دستگاه گره بعدی را برای شما می‌خواند. پس برای اجرای بافت دکمه پالس را فشار دهید. برای راحتی بیشتر شما دکمه پالس طوری ساخته شده است که براحتی روی دسته قلاب شما بوسیله نوار چسب قرار گیرد تا عمل فشردن دکمه پالس به سرعت و بدون معطلی انجام گیرد.



  نحوه اتصال دکمه پالس به دسته قلاب

• تغیر حجم صدا (ولوم)

  برای تغییر ولوم صدا کافیست در هنگامی که هیچ صدایی پخش نمی‌شود، دکمه‌های رو به بالا یا رو به پایین (6، 7) را فشار دهید.
  درصفحه نمایش نیز عدد مقابل عبارت ولوم نشان دهنده میزان حجم صدا می‌باشد که همواره بین 0 تا 115 تغیر می‌کند!

• تغیر سرعت پخش صوت

  در این دستگاه و سایر وسایل الکترونیکی، امکان تغییر زیاد سرعت خواندن وجود ندارد، ولی به هر صورت در این دستگاه 3 سرعت برای خواندن اعداد در نظر گرفته شده است.
  برای تغییر سرعت خواندن اعداد کافیست در هنگامیکه هیچ صدایی پخش نمی‌شود، دکمه‌های رو به بالا یا رو به پایین (8، 9) را فشار دهید.
  در صفحه نمایش نیز عدد مقابل عبارت سرعت نشان دهنده سرعت پخش اعداد می‌باشد که همواره یکی از اعداد 0 (سرعت عادی)، 1 (سرعت تند)، و یا 2 (سرعت خیلی تند) خواهد بود.

• جستجوی ساده

  تغییر رج، رنگ و یا گره فعلی در این دستگاه بسیار ساده است/ کافیست دکمه مربوطه را در هنگامی که هیچ صدایی پخش نمی‌شود، فشار دهید. به ازاء هر بار فشردن یکی از این دکمه‌ها، کنترل اجرای بافت به اندازه یک واحد تغییر می‌کند. مثلا اگر در رج 46 قرار دارید و دکمه رج بالا (4) را فشار دهید، کنترل اجرای بافت به ابتدای رج 47 منتقل می‌شود و عملیات اجرای بافت از آنجا ادامه خواهد یافت. همین مساله در مورد رنگ و گره نیز وجود دارد.

• جستجوی پیشرفته

  فرض کنید در حال حاضر در رج 1 هستید و می‌خواهید کنترل اجرای بافت را به رج 400 منتقل کنید!
  خوب یک راه حل این است که دکمه رج رو به بالا را 400 بار فشار دهید
  یا اینکه دکمه رج رو به بالا را برای مدت چند دقیقه فشار دهید و نگه دارید
  خوشبختانه جای نگرانی نیست چرا که در این دستگاه شما به راحتی می‌توانید با استفاده از جستجوی پیشرفته کنترل اجرای بافت را به هر نقطه دلخواه از نقشه منتقل کنید.
  برای این کار ابتدا باید دکمه دایره را فشار دهید. بلافاصله عدد مقابل عبارت رج در صفحه نمایش، به حالت چشمک زن تغیر می‌کند.



  در این حالت با استفاده از دکمه‌های صفر تا 9 عدد مورد نظر را وارد کنید و سپس دکمه لوزی را فشار دهید تا دستگاه کنترل اجرای بافت را به رج مورد نظر منتقل کند. سپس باید عدد گره مورد نظر خود را نیز وارد نمایید و مجددا دکمه لوزی را فشار دهید
  دقت کنید که اگر عدد وارد شده بیشتر از تعداد رج‌ یا گره فرش باشد، هیچ اتفاقی نخواهد افتاد.

• اجرای بافت اتوماتیک

  اجرای اتوماتیک به معنی پخش پیاپی اعداد گره‌ها می‌باشد. به این معنی که دستگاه در حالت پخش اتوماتیک، با یک فاصله زمانی قابل تنظیم، گره بعدی را پخش می‌کند و دیگر نیازی نیست که بافنده برای هر گره یک بار دکمه پالس را فشار دهد.
  دقت کنید که حتی در حالت اجرای اتوماتیک هم هنگامیکه نقشه به انتهای رنگ برسد اجرای بافت متوقف شده و منتظر فشرده شدن کلید پالس توسط بافنده می‌ماند. پس در حالت اجرای اتوماتیک، بافنده تنها لازم است که به ازاء هر رنگ تنها یک بار دکمه پالس را فشار دهد!
  برای شروع اجرای بافت کافیست دکمه مربع را فشار دهید!

• تغیر سرعت اجرا درحین بافت اتوماتیک

  همانطور که گفته شد، در حین اجرای بافت اتوماتیک، مدت زمان انتظار دستگاه برای بافت یک گره قابل تنظیم است. این مقدار به ثانیه در صفحه نمایش به هنگام اجرای اتوماتیک و مقابل عبارت سرعت نمایش داده می‌شود.(تصویر زیر)



  الف) نشان دهنده مدت زمان انتظار دستگاه برای بافت یک گره
  ب) نشان دهنده فرصت بافنده برای بافت گره‌ جاری می‌باشد

  عدد دیگری که در این خط نشان داده می‌شود، فرصت باقیمانده برای بافت گره است. مثلا اگر عدد اول 3 باشد و نقشه شامل 5 گره متوالی از یک رنگ باشد، بنابراین شما برای بافت این 5 گره 15 ثانیه زمان خواهید داشت که عدد دوم این مقدار را نشان می‌دهد
  برای تغییر مدت زمان لازم برای بافت یک گره، کافیست در هنگام اجرای اتوماتیک و در زمانیکه هیچ صدایی پخش نمی‌شود، دکمه سرعت رو به بالا یا پایین (8، 9) را فشار دهید.

• خروج از حالت بافت اتوماتیک

  برای خروج از حالت بافت اتوماتیک، لازم است در زمانیکه هیچ صدایی پخش نمی‌شود، دوباره دکمه اتوماتیک (دایره) را فشار دهید

• ریست کردن برنامه

  برای ریست کردن برنامه کافیست دکمه ستاره را فشار دهید!

شرایط ضمانت دستگاه

1. همراه داشتن کارت گارانتی طلایی (تصویر بالا) لمینت شده مطابق با سریال دستگاه.
2. همراه داشتن فاکتور خرید دستگاه که دارای شماره و تاریخ معتبر باشد.

   تاریخ اعتبار گارانتی، سه سال بعد از تاریخ خرید دستگاه می‌باشد

3. ضربه و شکستگی شامل گارانتی نمی‌شود.
4. کارت حافظه و آداپتور، شامل گارانتی نمی‌شود
5. بازکردن درب پشت دستگاه به هر دلیلی باعث ابطال گارانتی می‌شود.
6. استفاده از هر آداپتوری غیر از آداپتور اصلی، باعث ابطال گارانتی می‌شود.
7. خرابی در اثر خیس شدن، شامل گارانتی نمی‌شود.
8. هزینه ارسال و برگشت دستگاه به عهده خریدار می‌باشد.
